よくあるご質問 (IGES-C/IGES-NET)
線種・線幅・カラーを取り込む方法（IGES→MC図面）
IGES→MC変換を行うと、線種・線幅・色が変換されません。
IGES-C P5.00以上，IGES-NET Ｌ5.00以上では、線種・線幅・カラー・先端形状を変換するかしないか設定が可能となっております。設定を行えば変換可能です。
設定方法

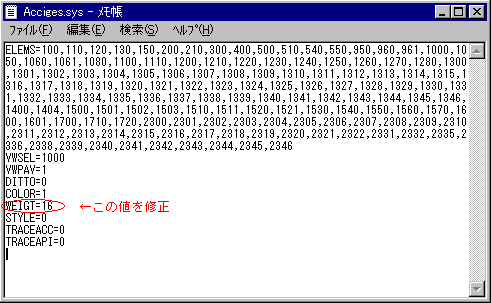

1.IGES-C導入ディレクトリ (\MCADAM\asa) の中にある acciges.sysをエディターで開きます。
2.WEIGT= の値を変更後、上書き保存します。
|
WEIGT値 |
割り付けられる内容 |
|
1 |
線幅 |
|
3 |
線幅・ラインカラー |
|
5 |
線幅・先端形状 |
|
7 |
線幅・ラインカラー・先端形状 |
|
8 |
線種 |
|
9 |
線幅・線種 |
|
10 |
ラインカラー・線種 |
|
11 |
線幅・ラインカラー・線種 |
|
15 |
線幅・ラインカラー・先端形状・線種 |
