よくあるご質問 (DXF-Cプロセッサー/DXF-NET)

MC画面をDXFに変換するとV2D図面になる




MC図面をDXFへ変換すると V2D図面になります。 V3図面に指定する方法を教えてください。



DXF-C,DXF-NETでは、起動時にMCADAM.SYSの設定を参照しています。 下記の手順でMICRO CADAMの設定を変更してください。


設定方法

1.MICRO CADAM Helix D&D の環境設定ユーティリティを立ち上げます。

2.Helix環境設定ユーティリティーが立ち上がります。

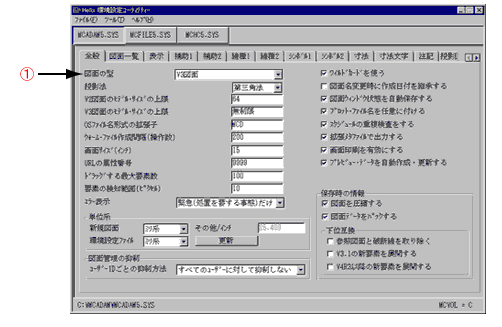

MCADAM5.SYS[全般]で、「図面の型」を「V3図面」に変更します。

*MC3.1をお使いの場合
MCの[ファイル][単位系][次頁][MODEL TYPE]を[V3]に設定した後に、DXF-Cを起動してください。

*V4R1,V4R2をお使いの場合
MCADAM4.SYS[全般]で[起動の時の図面の型]を[V3図面]に、[V3モデルのサイズ]を[無制限]に変更します。

*V4R3をお使いの場合
MCADAM4.SYS[全般]で[図面の型]を[V3図面]に、[V3図面のモデル・サイズの上限]を[無制限]に変更します。

3.マウスで[ファイル(F)]-[保存(S)]を押し、DXF-Cプロセッサーを再起動します。
