よくあるご質問 (DXF-Cプロセッサー/DXF-NET)

DXFのカラー出力について




MC図面からDXF変換する場合、MCでつけた色はどうなりますか?また、DXFからMC変換時はどうなりますか?



元図で付加した色に近い色で変換されます。 DXF書き出し時はMCカラー番号に対応するDXFカラー番号を、
DXF読み込み時はDXFカラー番号に対応するMCカラー番号を任意に指定することができます。
MCのパレットを変更している場合は、元図と色が変わってしまいます。
その場合、mkcol.defをMCパレットに合わせて変更してください。

【サポートバージョン】
DXF-C P5.00以上,DXF-NET L5.00以上


設定方法

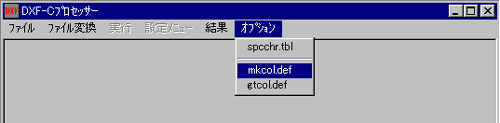

1.DXF-NETを起動し、MC→DXF変換色の設定は「オプション」-「mkcol.defl」を、DXF→MC変換色の設定は「オプション」-「gtcol.defl」を選択します。

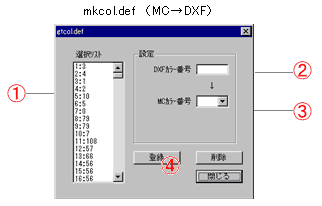

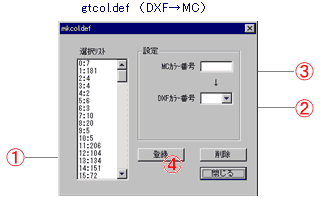

2.選択リストから、設定したい色番号を選ぶと、「MCカラー番号」と「DXFカラー番号」のエリアに、現在の設定値が表示されます。

3.置き換え後の文字列を入力し、「登録ボタン」を押すと、選択リストの値が変更されます。この操作を必要に応じ繰り返します。
